Mätklockor, Stativ, Planskivor, Passbitar

Indikatorstativ i standardutförande med fininställning. Pelare i förkromat rostfritt stål. Med fästhål ø 8 mm för mätur mm. Levereras med räfflat eller plant mätbord som är utbytbara.
Fininställning: 1 mm.
Pelare: ø 30 mm.
Mätbord: ø 58 mm.
Fot: 168 x 110 mm.
Utliggning: 65 mm.

Miniatyrstativ med konstant magnetkraft.
Fotdiameter: 30 mm.
Magnetkraft: 150 N i vertikalriktningen.
Fästhål för mätur: Ø 8 och Ø 6 mm.

Magnetstativ med V-format anslag och fininställning.
Magnetkraft (vertikalt): 600 N
Fot (LxBxH): 59x50x55 mm
Finjustering: ±4°
Totalhöjd: 235 mm
Aktionsradie: 160 mm
Infästningshål: 8,0 / 9,53 mm
Gänga (arm/fot): M8x1,25

Magnetstativ med mekanisk låsning och finjustering. Ger möjlighet att fixera mäturet i önskat läge i stativet.
Magnetkraft (vertikalt): 600 N
Fot (LxBxH): 59x5x55 mm
Finjustering: ±4°
Totalhöjd: 425 mm
Aktionsradie: 346 mm
Infästningshål: 6,0 / 8,0 / 9,53 mm
Gänga arm/fot: M8x1,25

Mätbord MITUTOYO med slitstarkt bord i granit. Pelare i förkromat rostfritt stål. Med fininställning.
Med fästhål ø 8 mm för mätur mm.
Fininställning: 1 mm.
Pelare: ø 30 mm.
Fot: 120 x 180 mm / 150 x 200 mm.
Utliggning: 65 mm.

Digitalt precisionsmätur med mätområde 0-12,7 mm. Tydlig LCD-display. Metallhölje Ø 56 mm, härdat och slipat inspänningsskaft Ø 8 mm (h6). Omkopplare mellan mm/tum och för övriga funktioner, ABS, tolerans, nollställning. Försedd med datautgång för att användas tillsammans med en USB-datainsamlingsenhet som levererar alla mätresultat till valfritt program på din arbetsplats (t.ex. Microsoft Office-program). Slät bakplatta som är utbytbar.
Levereras i plastlåda med 1 st batteri (CR2032) och bakplatta med fästöra.

Set med magnetstativ och mätur. Magnetstativ med fininställning, V-spår och M8-gänga, frånkopplingsbar magnetfot med magnetkraft på 80 kg, uppspänning för fästöra eller Ø 8 mm fästhål. Mätur med metallhölje och härdad och slipad Ø 8 mm H6 spännaxel. Ratten kan vridas för att återställas med hjälp av den yttre ringen. 2 justerbara toleransmärken. Med ögla på baksidan. DIN 878-standard.
Ytterdiameter: 56 mm.
Avläsning: 0,01 mm.
Skala: 0-100.
Mätområde: 0-10 mm.
Klämaxel: Ø 8 mm H6.

Analogt, metriskt mätur i standardutförande med fästöra baktill och hårdmetallbelagd mätspets. Fortlöpande skala. Inga genomgående skruvhål i ramen, ytterring och glas i ett stycke samt tätning med O-ring ger högt skydd mot vatten och damm. Ytterringslåsning och lyftbygel (tillval) kan fästas på höger eller vänster sida. Levereras med fabrikscertifikat.
EN ISO Standard.
Upplösning: 0,01 mm
Område/1 varv: 1 mm
Max vändsprångsfel: 3 µm
Repeternoggranhet: 3 µm
Mättryck: 0,4-1,4 N
Mätspets: gänga M2,5x0,45 mm
Inspänningsskaft: 8 mm
Ytterdiameter: 57 mm
Vikt: 144 g

Analogt, metriskt mätur i standardutförande med plant bakstycke och hårdmetallbelagd mätspets. Fortlöpande skala. Inga genomgående skruvhål i ramen, ytterring och glas i ett stycke samt tätning med O-ring ger högt skydd mot vatten och damm. Ytterringslåsning och lyftbygel (tillval) kan fästas på höger eller vänster sida. Levereras med fabrikscertifikat.
EN ISO Standard.
Upplösning: 0,01 mm
Område/1 varv: 1 mm
Max vändsprångsfel: 3 µm
Repeternoggranhet: 3 µm
Mättryck: 0,4-1,4 N
Mätspets: gänga M2,5x0,45 mm
Inspänningsskaft: 8 mm
Ytterdiameter: 57 mm
Vikt: 135 g

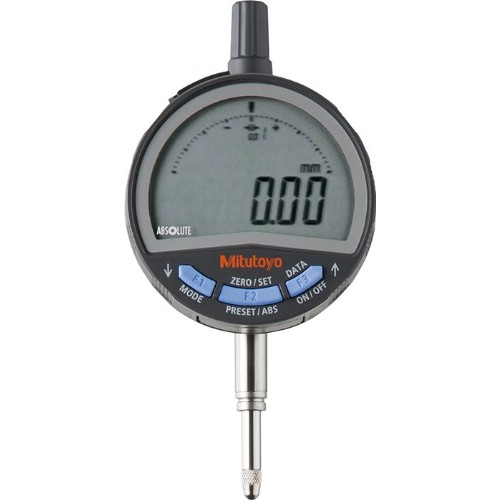

Multifunktions standardmätur som är pålitligt och enkelt att använda. Plant bakstycke. Mätområde 12,7 mm med upplösning 0,01 mm. Tvåvägskommunikation möjliggör parameterinställning från en PC (Digimatic S 1 interface). Tack vare ABSOLUTE sensor krävs ingen nollställning vid varje påslag, vilket sparar tid, samt eliminerar felvisning orsakad av för snabb spindelförflyttning. Mycket god läsbarhet med stor LCD-display. Funktioner för enkla beräkningar och kast (TIR). Larm för låg spänning, inställningsfel, givarfel och överflödningsfel. Varnar även när det är dags för kalibrering enligt lagrad intervall. GO/±NG toleransbedömning genom inställning av övre och undre toleranser. Vridbar display 330°. Funktionslås förhindrar oavsiktlig ändring av förinställningar. Kapslingsklass IP42. Levereras med 1 st batteri CR2032, batterilocksöppnare och fabrikscertifikat.
Display: LCD-display, vridbar 330°. Teckenhöjd 11 mm.
Inspänningsskaft: 8 mm.
Mätspets: Hårdmetallkula, gänga M2,5x0,45 mm.
Strömförsörjning: 1 st batteri CR2032.

Mätur ID-U med absolut nollpunkt och datautgång. Kompakt typ för inbyggnadsmått. Stor och tydlig LCD-display (6 tecken). Elektroniskt mätur med absolut nollpunkt. Nollställ en gång för alla, därefter utgår alltid mätvärdet från denna nollpunkt oavsett var på skalan man sätter på eller stänger av mäturet. Ingen felvisning orskad av för snabb spindelförflyttning.
Mätspets: Hårdmetallkula, gänga M 2,5x0,45 mm.
Strömförsörjning: 1 st batteri (SR44).
Batterilivslängd: ca. 2000 timmar.

Multifunktionsmätur med hög noggrannhet och hög upplösning 0,5 µm. Med visuell toleransövervakning och grafisk visning. Visning av Min/Max/Tir (kast). Spindellyft upp till 30 mm med spindellyftkabel (tillval). Nollställning och förinställning via fjärrkontroll (tillval) utan att behöva vidröra mäturet. Larm vid räknefel, överflödningsfel och felaktig toleransgräns. Datautgång Digimatic och RS-232C. Kapslingsklass IP30. Extern strömförsörjning via nätadapter.
Display: LCD-display, teckenhöjd 9,5 mm.
Inspänningsskaft: Ø 8 mm.
Mätspets: Hårdmetallkula, gänga M2,5x0,45 mm.
Strömförsörjning: Nätadapter 6 V DC, 2A.

Passbitar i stål. Tillverkade av legerat spänningsfritt specialstål med hög stabilitet och god vidhäftningsförmåga. Noggrannt genomhärdade och handläppade samt lätt fasade kanter. Passbitarna har en hårdhet av 800 HV (64 HRC) och är därmed stabila samt har hög slitstyrka. Varje passbit levereras med ett fabrikscertifikat. Passbitar från nominellt mått 125 mm har hål för skarvning.
* Specialmått för kontroll av skjutmått.
** Specialmått för kontroll av bygelmikrometrar.
Noggrannhet enligt EN ISO 3650
Noggrannhetsgrad 0:
Som master för kontroll av verktstadspassbitar. För inställning av mätinstrument och mätmaskiner med hög noggrannhet.
Noggrannhetsgrad 1:
För kontroll av avsyningsmått och tolkar, inställning av längdmätinstrument samt noggrannare avsyningsarbete i mätrum.

Passbitsats tillverkad av legerat spänningsfritt specialstål. Genomhärdade, handläppade och med lätt fasade kanter. Noggrannhetsgrad 1, för kontroll av avsyningsmått och tolkar, inställning av längdmätinstrument samt noggrannare avsyningsarbete i mätrummet. Levereras i träetui.

Tillverkat av legerat spänningsfritt specialstål. Genomhärdade och handläppade samt lätt fasade kanter. Levereras i träetui.
DIN EN ISO 3650/1: Noggrannhetsgrad 1. För kontroll av avsyningsmått och tolkar, inställning av längdmätinstrument samt noggrannare avsyningsarbete i mätrummet.
DIN EN ISO 3650/2: Noggrannhetsgrad 2. Särskilt lämpade för verkstads- och inställningsmått, för kontroll av vippindikatorer och mätur samt istället för fast hakmått.

Materialet består av noga utvald finkornig granit. Fritt från spänningar. Hårdare än stål. Ickemagnetiska och ej elektriskt ledande. Rostfritt och lättskött.
Noggrannhet: Enligt DIN 876.
Hårdhet: HV 850-900.
Böjhållfasthet: 13-22N/mm².
Prismahållfasthet: ca 280N/mm².
Linjär utvidgningskoefficient: (5 till 7,5) x 10-6 x K-1.
Levereras inklusive certifikat.

Ribbförstärkt konstruktion av tätt specialgjutgods med hög slitstyrka. Mätplanet bearbetat enligt DIN 876. Ytterkanterna renfrästa.

För utvändig mätning. Kontaktytor: Hårdmetallkula Ø1,5 mm/2 mm.

För invändig mätning.

Vippindikator i horisontellt utförande. Med extra hållbarhet, känslighet och läsbarhet. Reflexfritt som glas tillåter enkel avläsning av graderingar. Ytterring i ett stycke och tätning med O-ring ger högt skydd mot vatten och damm. Flerskiktsbeläggningar på glaset. Hård och reflexavvisande beläggning på glaset förhindrar repor, smuts och reflexer på ytan. Ädelstenslagring och precisionstillverkat drev och kuggstång för jämn och noggrann rörelse och snabba utslag. Ickemagnetisk.
* = Miniatyrutförande.
** = Med varvräknare.
Levereras med mätspets med hårdmetallkula Ø 2 mm (gänga M1,7x0,35 mm), inspänningsskaft Ø 8 mm, räfflad låsring och etui.

Vippindikator i horisontellt utförande. Med extra hållbarhet, känslighet och läsbarhet. Reflexfritt som glas tillåter enkel avläsning av graderingar. Ytterring i ett stycke och tätning med O-ring ger högt skydd mot vatten och damm. Flerskiktsbeläggningar på glaset. Hård och reflexavvisande beläggning på glaset förhindrar repor, smuts och reflexer på ytan. Ädelstenslagring och precisionstillverkat drev och kuggstång för jämn och noggrann rörelse och snabba utslag. Ickemagnetisk.
* = Miniatyrutförande.
** = Med varvräknare.
*** = Med lång mätspets.
Levereras med mätspets med hårdmetallkula Ø 2 mm (gänga M1,7x0,35 mm), inspänningsskaft Ø 8 mm, räfflad låsring och etui.

Vippindikator i vertikalt utförande. Med extra hållbarhet, känslighet och läsbarhet. Reflexfritt som glas tillåter enkel avläsning av graderingar. Ytterring i ett stycke och tätning med O-ring ger högt skydd mot vatten och damm. Flerskiktsbeläggningar på glaset. Hård och reflexavvisande beläggning på glaset förhindrar repor, smuts och reflexer på ytan. Ädelstenslagring och precisionstillverkat drev och kuggstång för jämn och noggrann rörelse och snabba utslag. Ickemagnetisk.
Levereras med mätspets med hårdmetallkula Ø 2 mm (gänga M1,7x0,35 mm), inspänningsskaft Ø 8 mm, räfflad låsring och etui.

Vippindikatorsats med 513-404-10E i horisontellt utförande. Levereras i plastask.
Innehåll:
Vippindikator 513-404-10E.
Mätspets i hårdmetall Ø 1 mm.
Mätspets i hårdmetall Ø 2 mm.
Mätspets i hårdmetall Ø 3 mm.
Universalhållare med infästning Ø 4 mm, Ø 8 mm och laxspår.
Hållare 9x9x100 mm.

Vippindikatorsats med 513-404-10E i horisontellt utförande samt magnetstativ. Levereras i plastask.
Innehåll:
Vippindikator 513-404-10E.
Mätspets i hårdmetall Ø 2 mm.
Miniatyrstativ 7014-10 med magnetkraft 150 N.
Skaft med räfflad mantelmutter.
