Säkerhetskopplingar

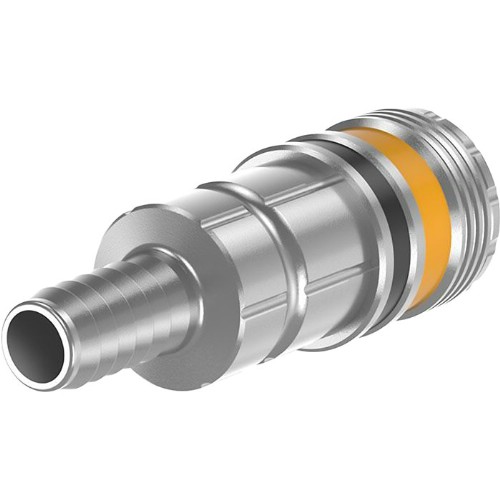

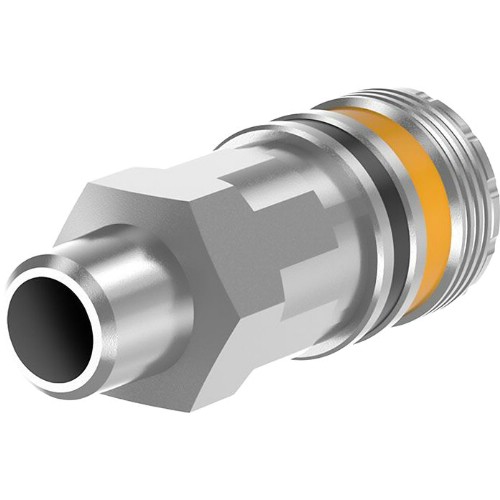

Enhandsmanövrerad säkerhetskoppling med automatisk avluftning före isärkoppling, vilket effektivt eliminerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö. Den kompakta konstruktionen kombinerar hög flödeskapacitet med enkel hantering, lång livslängd och pålitlig prestanda.

• Helautomatisk manövrering för smidig och effektiv användning.
• Avluftning före isärkoppling för ökad säkerhet och minskad risk för slangrekyl.
• Extremt hög flödeskapacitet i ett kompakt och robust utförande.
• Utvändiga gängor på kopplingar och nipplar är förbehandlade med gängtätning för en säker och tillförlitlig installation.
• Kompatibel med standardnipplar för flexibel användning.
• Hög kvalitet, långsiktig driftsäkerhet och enkel användning i krävande miljöer.
• Uppfyller ISO 4414 och EN 983, vilket säkerställer att kopplingen möter relevanta säkerhetskrav.

Kompatibel med: Atlas Copco QIC8, Parker Rectus 23/24, Parker Tema 1400/1423, Prevost ISC06/ISI06, Foster 3003, Oetiker B1 och Hansen 3000.

• Flödesdiameter: 5,3 mm
• Luftflöde: 950 l/min
• Max. arbetstryck: 16 bar
• Min. sprängtryck: 140 bar
• Anslutningskraft: 86 N
• Temperaturområde: -20 °C till +100 °C
• Material: Förzinkat stål och mässing
• *: SB-pack

Enhandsmanövrerad säkerhetskoppling med integrerad avluftning före isärkoppling, vilket effektivt eliminerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö. Kopplingen kombinerar hög flödeskapacitet, kompakt design och lång livslängd för professionella pneumatiska applikationer.

• Helautomatisk manövrering för enkel, säker och effektiv hantering.
• Avluftning före isärkoppling minimerar risken för okontrollerad slangrekyl.
• Extremt hög flödeskapacitet för hög prestanda och tillförlitlig drift.
• Kompakt och robust utförande i förzinkat stål och mässing.
• Utvändiga gängor på kopplingar och nipplar är förbehandlade med gängtätning för snabb och noggrann installation.
• Kompatibel med standardnipplar för flexibel användning.
• Konstruerad för långsiktig, pålitlig och servicevänlig användning.
• Uppfyller ISO 4414 och EN 983 – för kvalitet, säkerhet och professionell användning.

Kompatibel med: Parker Rectus 25/26, Parker Tema 1600/1625, Prevost ESC07/ERC07/ESI07/ISC08, Oetiker SC C och Hansen Auto-Flo 24.

• Flödesdiameter: 7,6 mm
• Luftflöde: 2 250 l/min
• Max. arbetstryck: 16 bar
• Min. sprängtryck: 140 bar
• Anslutningskraft: 86 N
• Temperaturområde: -20 °C till +100 °C
• Material: Förzinkat stål/mässing
• * = SB-pack

Säkerhetskoppling i kompakt Y-rörsutförande med två uttag, utvecklad för säker, effektiv och driftsäker hantering i krävande pneumatiska applikationer. Den enhandsmanövrerade konstruktionen avluftar kopplingen före isärkoppling, vilket effektivt eliminerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö.

• Y-rörsutförande med två uttag för flexibel anslutning
• Enhandsmanövrerad säkerhetskoppling med automatisk avluftning före isärkoppling
• Helautomatisk funktion för enkel, smidig och pålitlig hantering
• Extremt hög flödeskapacitet i ett kompakt och lättanvänt utförande
• Hög prestanda, lång livslängd och god driftsekonomi
• Kompatibel med standardnipplar i 310- respektive 320-serien
• Uppfyller ISO 4414 och EN 983 för dokumenterad säkerhet och kvalitet

Tekniska specifikationer

• Flödesdiameter (310/320): 5,3 mm / 7,6 mm
• Luftflöde (310/320): 950 l/min / 2 250 l/min
• Max. arbetstryck: 16 bar
• Min. sprängtryck: 140 bar
• Anslutningskraft: 86 N
• Temperaturområde: -20 °C till +100 °C
• Material: Förzinkat stål och mässing

Enhandsmanövrerad säkerhetskoppling med integrerad avluftning före isärkoppling, vilket effektivt eliminerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö. Den kompakta konstruktionen kombinerar hög flödeskapacitet med enkel, helautomatisk hantering för effektiv och pålitlig användning.

• Avluftning före isärkoppling för ökad säkerhet
• Extremt hög flödeskapacitet i kompakt utförande
• Helautomatisk och enhandsmanövrerad funktion för smidig hantering
• Utvändiga gängor på kopplingar och nipplar är förbehandlade med gängtätning
• Kompatibel med standardnipplar
• Hög prestanda, lång livslängd och tillförlitlig funktion
• Kopplingsbar med Parker Rectus 27, Parker Tema 1700/1727 och Parker PEF (52/13)

Godkännanden och standarder

• Uppfyller ISO 4414 och EN 983

Tekniska specifikationer

• Flödesdiameter: 10,4 mm
• Luftflöde: 4 000 l/min
• Max. arbetstryck: 16 bar
• Min. sprängtryck: 140 bar
• Anslutningskraft: 140 N
• Temperaturområde: -20 °C till +100 °C
• Material: Förzinkat stål och mässing

Enhandsmanövrerad säkerhetskoppling som avluftas före isärkoppling, vilket effektivt minimerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö. Den kompakta konstruktionen kombinerar hög flödeskapacitet med enkel, helautomatisk hantering och lång livslängd.

• Avluftning före isärkoppling för ökad säkerhet och minskad risk för slangrekyl
• Extremt hög flödeskapacitet för effektiv och pålitlig drift
• Kompakt och robust utförande i förzinkat stål och mässing
• Helautomatisk manövrering för smidig och användarvänlig hantering
• Utvändiga gängor på kopplingar och nipplar är förbehandlade med gängtätning för säker och effektiv installation
• Kompatibel med standardnipplar
• Uppfyller kraven enligt ISO 4414 och EN 983

Flödesdiameter: 11 mm
Luftflöde: 4 050 l/min
Max. arbetstryck: 16 bar
Min. sprängtryck: 140 bar
Anslutningskraft: 152 N
Temperaturområde: -20 °C till +100 °C
Material: Förzinkat stål/mässing

Robust och högpresterande snabbkoppling med mycket hög flödeskapacitet, utvecklad för effektiv och säker användning även under krävande förhållanden. Kopplingen är enhandsmanövrerad och konstruerad för att motstå tuff hantering med hög driftsäkerhet och lång livslängd.

• Enhandsmanövrering för smidig, snabb och effektiv anslutning.
• Förzinkad stålkonstruktion med låshylsa i härdat, förzinkat stål för hög hållbarhet.
• Brett urval av anslutningar samt nipplar med rekyldämpning.
• Automatiskt säkerhetslås som förhindrar oavsiktlig isärkoppling och bidrar till ökad trygghet.
• Kompatibel med Parker Rectus 95/96.

• Flödesdiameter: 7,4 mm
• Luftflöde: 1 950 l/min
• Max. arbetstryck: 35 bar
• Min. sprängtryck: 140 bar
• Temperaturområde: -30 °C till +100 °C
• Material: Koppling i förzinkat stål och nippel i härdat, förzinkat stål

Tryckluftskoppling i säkerhetsutförande med ventilerad anslutning, utvecklad för säker, effektiv och tillförlitlig användning i krävande industriella miljöer. Kopplingen har hög flödeskapacitet, låg anslutningskraft och kan enkelt manövreras med en hand.

Den ventilerade konstruktionen bidrar till ökad personsäkerhet genom att minimera risken för slangsnärtar och skador vid frånkoppling. Samtidigt ger kopplingen låg ljudnivå och ett lågt tryckfall, vilket skapar goda förutsättningar för effektiv drift och hög prestanda i pneumatiska system.

Kopplingen är lämplig för ett brett urval av applikationer och pneumatiska verktyg, exempelvis skruvdragare, monteringsverktyg, borrmaskiner och slipmaskiner. Den robusta konstruktionen i zinkpläterat stål och mässing säkerställer lång livslängd, hög hållbarhet och pålitlig funktion över tid.

• Säkerhetsutförande med ventilerad anslutning som minimerar slangsnärtar och personskador.
• Högflödeskoppling med låg anslutningskraft för smidig enhandsmanövrering.
• Lågt tryckfall och låg ljudnivå vid isärkoppling.
• Robust och hållbar konstruktion för långsiktig och driftsäker användning.
• Kopplingsprofil: 10AC, Atlas Copco Global Profile.
• Kompatibel med flera etablerade kopplingsprofiler, bland annat QIC/NIP 10 ASIA, Cejn 315 E-safe, Nitto Kohki 20/30/40, Daisen 23 SF/SOF, Parker Rectus 13, Prevost OSG/ORG 08 och Hansen CHS 03 F.

Säkerhet och standard:

• Säkerhetsegenskaper enligt SS-EN 983/ISO 4414.

Tekniska specifikationer:

• Luftflöde: 2 280 l/min
• Maximalt arbetstryck: 16 bar
• Temperaturområde: -20 °C till +100 °C
• Material: Zinkpläterat stål och mässing
