Cylinderbehör

Cylinderhylsa med cylinderring för montering på rund dubbelcylinder typ ASSA 712 m.fl. Skruv, cylinderförlängare och cylinderpropp köps separat.

Användes till ovalcylinder typ 701 vid dörrtjocklekar där cylindern måste förlängas.

Cylinderförlängare, rund. 10 mm.

För utanpåliggande lås och skåplås. 507 för 25 mm cylender. 707 för 30 mm cylinder.

Cylinderhylsa för rund låscylinder.

Cylinderring "Rokoko". Användes på insidan vid montering av innercylinder. Cylinderringarna finns med olika höjd och anpassas efter dörrens C-mått.
Material: Mässing.

Cylinderring för användning tillsammans med rund cylinder och cylinderhylsa.

Cylinderringar för ovalcylindrar typ 701. Dimensionen (höjden) anpassas efter dörrens B-mått.
Material: Mässing.

Cylinderring (9 mm) och förhöjningsring (7 mm) av mässing i samma förpackning.
Endast cylinderringen monteras då låscylindern sticker ut 6-11 mm från dörrbladet.
Cylinderring + förhöjningsring monteras då låscylindern sticker ut 12-18 mm från dörrbladet.
Vid längre utstick kompletteras montaget med en förhöjningsring Universal Extra.
Material: Mässing.
*= Av rostfritt stål.

Cylinderskruven är avsedd för ovalcylindrar typ 701. Längden beror på om man har behov av cylinderförlängare eller inte. Utan cylinderförlängare passar 28 mm längd.
Material: Förzinkat stål.
Gänga: M5.

Vred av mässing, används på insidan av modullås 560, 565 m.fl.

Cylindervred av mässing. Levereras med 90 mm vredskruv för genomgående fastsättning, 28 mm cylinderskruv och 83 mm cylindervredpinne med bricka. Passar till dörrtjocklek 38-70 mm.

För rörelsehindrade. Kan ej monteras på regellås med 360° nyckelvridning.

Vred som används på insidan av modullås 560, 565 m.fl.
Prion är en nickelfri ytbehandling anpassad för människor med kontaktallergi.

Levereras med vredskruv, cylinderskruv och medbringare utan cylinderring. Dörrtjocklek upp till 85 mm.

Distansring för alternativa dörrtjocklekar passar till cylinderhylsa 507/707.

För montering av cylinderringar på dubbelcylinder o.dyl. Försvårar för obehöriga att demontera behöret.
Gänga M5. Med midja.

Förhöjningsring som används tillsammans med cylinderring Universal då låscylinderns utstick från dörrbladet överstiger 18 mm.
Material: Mässing.
*= Av rostfritt stål.

M5 används till montering av låscylindrar i den runda serien.

Cylinderpropp till rund ASSA 712 cylinder. Monteras efter att cylinderskruvarna skruvats på plats och kan endast tas bort om "rätt" nyckel används till cylindern.
Vredpinne med plastbrickor används med t.ex. vredskylt 4356.

Mässingsskruv för vred, cylinderringar och trycken med gänga M5.

Klippbar skruv av mässing för cylindervred och dörrhandtag. Gänga M5.

Tryckesskruv av mässing.

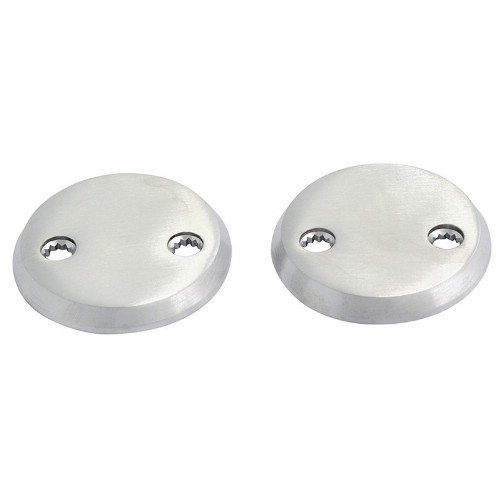

Behör för att täcka dörrens cylinderurtag där cylinder inte ska monteras eller där det ska vara cylinder utan vred. Skruv medföljer.
Diameter: Ø 52 mm.
Material: Mässing.

Täckbricka i plast. Med friktionfastsättning.
Mått: 30x45mm.

Täckbricka typ 992 monteras över tryckeshålet när man inte har behov av dörrtrycke.
Medföjande skruv M5 med midjor och hylsmutter.
Diameter: Ø 52 mm.

Täckbricka av rostfritt stål. Avsedd för modullåshus 560, 565, 6565, 8765 samt 68765. Avsedd för dörrhandtag 0408, 2801, 2803, A4.1620 samt A4.1622. Passar till dörrtjocklek 38-70 mm. M4 gänga.
Diameter: Ø 52 mm.

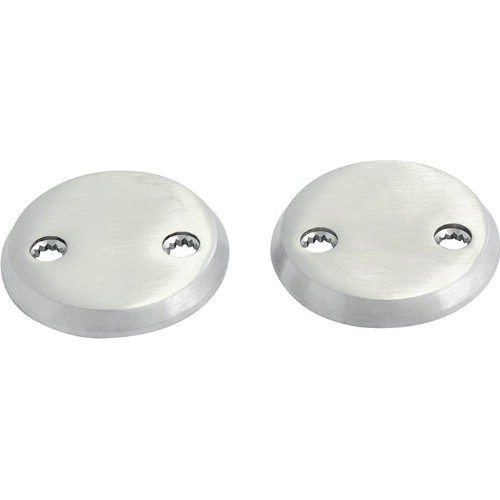

Behör för att täcka dörrens cylinderuttag eller där det ska vara cylinder utan vred. Passar dörrtjocklek 38-60 mm. (PP 38-70 mm). Skruv medföljer.
Diameter: Ø 52 mm.
Material: Mässing.

Täckbricka av bly- och nickelfri mässing. Med en antibakteriell ytbehandling (Clean). Avsett för modullåshus 6565 och 68765. Levereras med skruv för genomgående fastsättning.
Material: Bly- och nickelfri mässing.

Täckplåt av mässing. Används som utsida till ASSA 2000 Evo för att vid behov täcka gamla hål.

Täckplåt för användning till extralås.
Standardbredd 70 mm. Dekorativ beslagning. Täckskylt till dörrförstärkningsbehör.

Täckplåt för modullåsserien. Täcker befintliga urtag vid låsbyte eller som täckskylt till dörrförstärkningsbehör.
Bredd: 70 mm.
Höjd: 231 mm.
Material: Mässing.

Bredd: 55 mm.
Höjd: 145 mm.
Material: Mässing.

Täckplåt för dekorativ beslagning. Används vid byte till lås då befintligt urtag inte täcks av behören.
Material: Mässing.

Typ 565T används numera endast till toalettbehör typ 265. Övriga användes tillsammans med cylindervred typ 560.

Avsedd för fallregellås ASSA 2002. Tillverkad av pressad mässingsplåt.

Avsedd för Assa 2000. Tillverkad av pressad mässingsplåt. Dimension 231x60 mm.

Vredskylt av mässing. Insida till ASSA 2000 och 2002 Evo.
Bredd: 70 mm.
Höjd: 230 mm.
Material: Mässing.
