Chuckar, Dorn, Kantavkännare

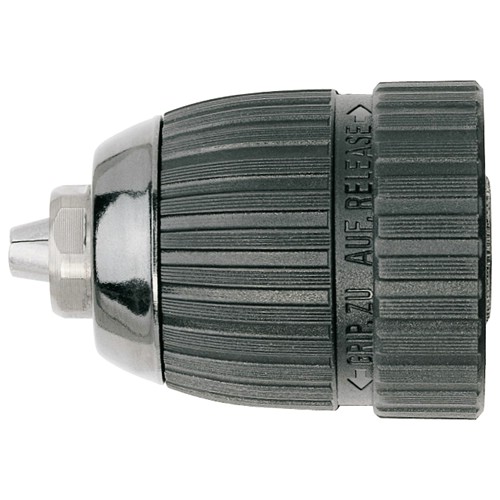

Snabbchuck 1-10 mm.

Snabbchuck med 1/4" -fäste för borr/skruvdragare med bitsfäste.

Robust borrchuck i metall som ingår Bosch FlexiClick System. Går att låsa i 16 olika lägen (360°) utan att ta av den från den sladdlösa skruvdragaren. Passar Bosch borrskruvdragare GSR 14,4 V-EC FC2, GSR 18 V-EC FC2 och GSR 18 V-60 FC.

Snabbchuck med spännkraftsäkring och plastring. Slagborrfast. FastFix-fäste. Passar alla Festool skruvdragare, borrskruvdragare (förutom DR 20/DRP 20), slagborrskruvdragare och slagborrmaskin med Centrotec-anslutning.

Borrchuck med spännkraftsäkring och metallring. Slagborrfast. FastFix-fäste. Passar alla Festool skruvdragare, borrskruvdragare (förutom DR 20/DRP 20), slagborrskruvdragare och slagborrmaskin med CENTROTEC-anslutning.

Snabbchuck med enkel skruvsäkring som gör verktygsbytet smidigt. Levereras med SDS-plus adapter.

Snabbchuck speciellt utvecklad för slagborrmaskiner med spindelstopp. Stabilt utförande med metallhylsa. En hylsa (utan fästring). Snabbt verktygsbyte utan chucknyckel. Slagborrfast utförande. Hål med låsskruv. Med sexkantfäste som förenklar montering och demontering. Passar för både höger- och vänstergående maskiner.

Snabbchuck speciellt utvecklad för handhållna och stationära borrmaskiner. När trycket ökar på borrskäret spänns snabbchucken automatiskt ännu mer. Kan lätt öppnas för hand, även efter stor belastning. För mycket stor belastning. Snabbt verktygsbyte utan chucknyckel. Avsedd endast för högergående maskiner. Ej slagborrfast.

Slagborrfast snabbchuck med inbyggt fjäderspännkraftslås och dubbelt dammskydd. Verktygen sitter säkert även vid mycket stor belastning. Oljebeständig och hållfast gummibälg som skyddar gängorna och spännytan mot smuts. Snabbt verktygsbyte utan chucknyckel. Slagborrfast utförande. Avsedd endast för högergående maskiner.

Kuggkranschuck avsedd för handhållna eller stationära borrmaskiner samt för handhållna slagborrmaskiner. Konstant spännkraft vid borrning och slagborrning. Slagborrfast utförande. Avsedd endast för högergående maskiner. Levereras med chucknyckel.

Verktygsfri snabbchuck för borrmaskiner, borrskruvdragare och slagborrmaskiner.

Borrchuck med 1/4" -fäste för borr/skruvdragare med bitsfäste.

Snabbchuck med Fixtec-spindellåsning.

Snabbchuck med gängat fäste.

Snabbchuck med gängat fäste.

Säkerhetschuck med radiell spännkraftsäkring, speciellt lämplig för slagborrmaskiner. Hög spännkraft. Trebackig. Härdade och slipade backar. Genomborrad med skruvsäkring för både höger- och vänsterrotation.

System Jakob. Trebackiga. Backarna härdade och slipade. Nyckelhålen härdade. Med koniskt fästhål enligt DIN 238 eller med gängat fästhål. Nyckel medföljer.
* = Med gängat fästhål genomborrade för skruvsäkring vid vänsterrotation.

Snabbspännande och självlåsande. Trebackiga. Med kullager. Backarna härdade och slipade. Med koniskt fästhål enligt DIN 238 eller med gängat fästhål.
S-modellerna har mindre yttermått.

Säkerhetschuck med spännkraftssäkring, speciellt för slagborrmaskiner. Trebackig. Backarna härdade och slipade. Med koniskt fästhål enligt DIN 238 eller med gängat fästhål.

Med koniskt fäste enligt SMS 711. För uppspänning av borrchuckar med fästhål enligt SS 710 och DIN 238 i maskiner med MK-fäste. Helt härdade och slipade. Utvändiga verktygskonor med tunga enligt svensk standard SS 100.

Med MK-kona och tunga. Slipad och härdad. DIN 238.
* Förkortad för snabbchuck.

Borrchucksdorn med MK-kona och tunga. Slipad och härdad. DIN 238.

För trebackiga borrchuckar enl. system Jacob. Dimensioner enligt DIN 6349/4 med flera. Kuggkrans och nyckel enligt DIN 6349/4.

Ersätter alla former av distanser som vanligen används vid svarvning av korta arbetsstycken för att undvika “kast“. Ersätter mjuka backar vilket kraftigt reducerar riggningstiden. Anliggningsytorna håller en noggrannhet om ± 0,01 mm. Fästes med 3 starka magneter mot chuckkroppen. Kan användas för arbetsstycken med diameter 15 - 140 mm. Tillverkad av eloxerad aluminium, vilket ger god hållbarhet. Levereras normalt för 24 mm backbredd men kan enkelt fräsas upp till en större backbredd dock max 55 mm.
Diameter: 150 mm.

Precisionstillverkade. Helt härdade. Slipade in- och utvändigt. Konicitet enligt system Morse. Utvändiga verktygskonor med tunga enligt svensk standard SS 100.
Kona anger utvändig/invändig kona.

Härdade. Invändigt och utvändigt slipade till exakt kona. DIN 2187.

Precisionstillverkade. Helt härdade. Slipade in- och utvändigt. Konicitet enligt system Morse. Utvändiga verktygskonor med tunga enligt svensk standard SS 100.
Kona anger utvändig/invändig kona.

För noggrann lägesbestämning eller orientering av arbetsspindel i förhållande till arbetsstycke.
Avkännaren insättes i arbetsspindeln och ansättes under spindelnos rotation mot den rits, kant eller yta på arbetsstycket, från vilket måttagningen skall utgå. Avkännarens fladdrande kontaktspets styres härvid mot utgångskanten och en bättre centrering erhålles på kontaktspetsen allt eftersom utgångskanten närmar sig spindelcentrum. Efter fullgjord centrering gör kontaktspetsen ett utslag i sidled. Proceduren upprepas två gånger såsom säkerhetskontroll.

Kantavkännare 5994 med spetsdiameter 10 mm.
Kantavkännare 740522 med spetsdiameter 4 mm och spetslängd 7 mm.

Med spetsdiameter 10 mm.

Tredimensionell. Precisionstillverkad med klocka för nollpunktsindikering via X-, Y- samt Z-axel, vertikalt och horisoltellt med 0.01 mm noggrannhet. Cylindriskt skaft.
Levereras med 25 mm lång centreringsspets med 4 mm kuldiameter.

Med spetsdiameter 6 mm och spetslängd 11 mm.

Utdrivarkilar för verktygskonor. Dimensioner enligt SMS 98.

För utdrivning utan slag. När handtaget föres nedåt pressas kilen in i kilslitsen och driver ut konan.

Passande 3D-avkännare digital.

Lösa ER-spännhylsor. Dubbelslitsade, vilket gör att hylsorna kombinerar flexibilitet och stort spännområde utan att göra avkall på hög precision och stor spännkraft. Form DIN 6499.

Spånkrok tillverkad av stål med trähandtag för enhandsfattning och utrustad med skyddsplåt.

Stabil lagring. Spetsvinkel 60°. Användes som centreringskona för ihåliga arbetsstycken och som dubb för normala arbetsstycken. Helt härdad och slipad.
