Spännelement

Mycket användbart anslag / stopp tack vare sin unika tredimensionella design. Kan användas vid riggning av alla förekommande arbetsstycken. Kan även användas som stabilisator för arbetsstycken som tenderar att vibrera.

Specialformade spännbrickor.
Nr 6319 C: Konvex undersida.
Nr 6319 D: Konvex innerkant 120°. Mellanläggsbricka.
Nr 6319 G: Koniskt avfasad innerkant 120°. Dimensioner enligt DIN 6319.

Stansade, planpressade och härdade. Bruten kant.

Mångsidiga spännelement och stopp med klack som lyfter detaljen från bordet. 53172 utan klack. Utmärkta vid fastspänning av "svåra" detaljer. Kan användas i såväl T-spår som platta med hålbild. Kan monteras såväl horisontellt som vertikalt. Stoppen lokaliserar arbetsstycket för exakt repeternoggrannhet. Rejäl spännkraft. Spännklacken har både en slät och räfflad yta.

Av normaliserat stål. Hållfasthetsklass 10.
Nr 6330 B: Standardmutter. Med den plana sidan användbar till härdade brickor 6340.
Nr 6331: Flänsmutter.
Nr 6334: Förlängningsmutter. Med båda ändar plana och med normerad fas. Hållfasthetsklasser på uppspänningsskruvar och muttrar enligt DIN 267 (och motsv. ISO)

Mässingfolie på rulle. Används för underlägg, uppriktning, justering, utjämning, installation etc. Levereras i plastbox.
Hållfasthet: 450 N/mm².

För placering i T-spår. Främst för små och medelstora maskiner. Härdat och finslipat stål. T-spårbredder med tolerans H8. Ett par anslag placeras i T-spåret och möjliggör snabb placering av arbetsstycket parallellt med maskinbordet. Nominell måttolerans DIN 7168 medium. Toleranstabell för parallellbitar enligt DIN 7168.

Paralellunderläggspar av varmåldrat stål, härdade och parvis finslipade.
DIN 6346 P.

Av slipat härdat stål. Precisionsgrad 1. Levereras i träetui. Avtagbart lock. Dess geometriska egenskaper resulterar i ett fullt utnyttjande av alla dimensioner.

Komplett sats om 14 par parallellbitar. Av härdat och slipat stål. Parvis tolerans enligt IT 5. Basmått tolerans 0.2-0.3 beroende på basmåttets storlek. Nominell basmåttolerans enligt DIN 7168 medium. Levereras i trälåda med avlyftbart lock. Vikt 11,4 kg. Toleranstabell för parallellbitar enligt DIN 7168. ISI standardtoleranser enligt IT (DIN 7151) för bl.a. parvis måttnoggrannhet på parallellbitar.

I trästativ, av stål, härdad och parvist slipad, planparallell och vinkelbearbetad, precision ± 0,01 mm.

Modell "Herkules". För enkel riggning av tunga arbetsstycken. Med slipat konvext toppstycke som är justerbart i höjdled till 0,1 mm intervall medelst ställskruv. Av stål - brunerad.

Av normaliserat stål. Enkla och mångsidigt användbara. Passar för alla typer av fräsmaskiner, svarvar, hyvelmaskiner, borrmaskiner etc. Särskilt användbara vid bearbetning av plattor då hela ytan kan bearbetas i en uppspänning. Utverkar genom sin kilkonstruktion en säker fastspänning genom samtidig fram- och nedåtriktad kraft. Inga överliggande spännskruvar. Spänner i varje önskad vinkel till T-spåret. Levereras i par.

För placering i T-spår. Genom en kilverkan på spännbacken erhålles säker fastspänning mot maskinbord även av svårformade arbetsstycken.
Levereras i par med sexkantnyckel.

Av normaliserat stål. För högre uppspänningskrav. Med kilverkan på spännbacken som ger maximal spännkraft. Levereras i par.
För fastspänning i bordet användes T-spårbultar AMF nr 787.

Kompakt fastspänningssystem för universell användning vid bl.a. borrning, fräsning, gängning och gnistning. Litet platsbehov på maskinbord. Snabb fastspänning med stor spännkraft upp till 10 kN. Med ledbar spännplatta av aluminium. Typ BSP utan spännplatta men med speciellt utformad spännarm för god åtkomlighet. Vid spännhöjder över 90 resp. 100 mm användes sockel BAS-O (max. 10 st). Fastspänning med skruv M10 eller M12 samt T-spårmutter 12 eller 14 mm, alternativt direkt i gänga.
Levereras utan spännyckel, skruv och T-spårmutter.

Monobloc spännelement. Lämpligt för borr- och fräsarbeten m m. Med armlängd 33 mm, 61 mm eller 132 mm, med nyckel.

Spännelement Mono Bloc i startväska.
Innehåll:
06-100: 2 st Mono Bloc med armlängd 61 mm, 2 st förhöjningsblock, 1 st förlängningsarm, 1 st nyckel, 6 st T-spårsmuttrar, 2 x 14, 16 och 18 mm.
06-110: 2 st Mono Bloc med armlängd 34 mm, 2 st förhöjningsblock, 1 st förlängningsarm, 1 st nyckel, 6 st T-spårsmuttrar, 2 x 14, 16 och 18 mm.

Kedjespännverktyg speciellt utvecklat för rör och större arbetsstycken som kan vara svåra att spänna fast med traditionella spännelement.
Innehåll: Spännblock, kedja 1 m, kedjefäste samt nyckel.
OBS! T-spårmutter ingår ej.

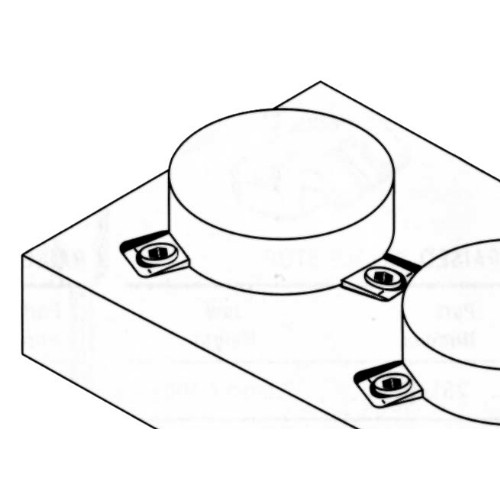

Ett nedåtdragande spännelement för fixturbyggnad med låg profil. Finns med slät eller räfflad spännback. Tillverkad i rostfritt stål.

Monteras lämpligen i rad efter varandra då spännelementets baksida fungerar som stopp för nästa detalj. Genom sin konstruktion är dessa fixturelement mycket utrymmesbesparande. Excentrisk skruvskalle ger säker fastspänning med hög spännkraft. Spännklacken har både en slät och en räfflad yta. Vinkeln på fixturelementets bas ger nedåtdragande kraft. Finns i tre olika storlekar. Fixturelementet bör monteras i ett spår för säker positionering. Djupet på spåret kan anpassas för att få lagom höjd på spännklacken. Standardskruvar för montering ingår.

Perfekt för uppspänning av ringar m.m. Fräses eller svarvas till önskad diameter.
G = Minsta diameter man kan bearbeta ner till. Innan bearbetning av spännelementet, dra åt spännskruven tills konan expanderar c:a 0,1 mm.

En mycket låg profil och en något större spännrörelse än MB-spännklack. Finns i två olika utföranden med skarp eller fasad yta.

Kort. Steglös spännhöjd. Av seghärdat stål. Medger snabb omställning till olika spännhöjder vid minimalt plastutrymme. Lämplig för skär- och stansarbeten utan T-spårbult. Förzinkad.

Lång. Steglös spännhöjd. Av seghärdat stål. Medger snabb omställning till olika spännhöjder vid minimalt platsutrymme. Lämplig för skär- och stansarbeten. Utan T-spårbult. Förzinkad.

Enkla spännklovar. Av normaliserat stål.

Raka. Med stödskruv och T-spårbult. Av normaliserat stål.

Med trapptänder. Av normaliserat stål. Raka.

Gaffelspännklovar. Av normaliserat stål. Fasade.

Gaffelspännklov. Hejarsmidda. Med rund spänntapp.

Gaffelspännklovar. Av normaliserat stål. Med nos.

Spännjärn med rörlig magnetinsats och med vinklat spännhuvud. För att utjämna höjdskillnad mellan arbetsstycke och spännjärn. Möjliggör hög spännkraft på grund av stor anläggningsyta och minskar risken för spännmärke på arbetsstycket. Klarar höga bearbetningsbelastningar.

Böjda. Av normaliserat stål.

Böjda. Med stödskruv och T-spårbult. Av normaliserat stål.

Steglös spännhöjd. Med T-spårbult. Av smitt stål. Medger snabb omställning till olika spännhöjder vid minimalt platsutrymme. Lämplig för skär- och stansarbeten.

MB spännklack är ett finurligt spännelement som betår av en mässingsmutter som spänner mot arbetsstycketmed hjälp av en skruv med excentrisk skruvskalle
* = Avståndet från arbetsstyckets kant till centrum av spännklackens gänga.

TSN är Mitee-Bites excentriska spännelement på en T-spårsmutter. Monteras enkelt direkt i maskinens T-spår.

MB's härdade "Knife Edge Clamp" kan användas istället för de vanliga spännklackarna (med mutter i mässing) vid fastspänning av av t.ex. arbetsstycken i gjutjärn eller kapade detaljer.

Toe Clamps låses i T-spåret direkt på maskinbordet. Nedåtdragande och med låg profil. Spännklacken har en slät och en räfflad yta och är tillverkad av härdat stål.

Med ställskruv av mässing. Hållaren fjädrar mot spännkloven och underlättar därmed snabba byten av arbetsstycken.
